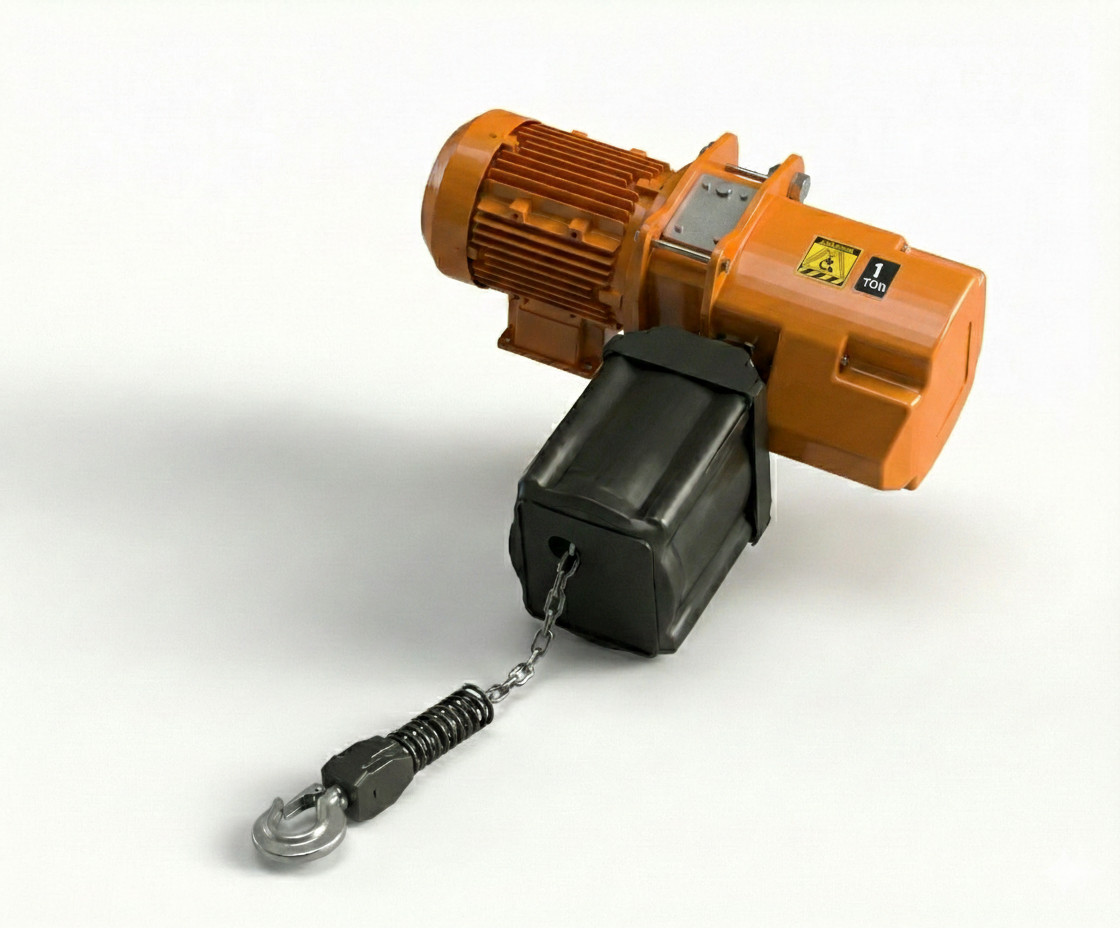

1 Tonluk Elektrikli Caraskal, askı kancalı 2 hareketli tip
CaraskallarStok kodu BVZ-0101 / BVZ-0102

1 Tonluk Elektrikli Caraskal

1 tonluk elektrikli caraskal fiyatları ve modelleri: Beta Vinç BVZ-0101 / BVZ-0102, askı kancalı (2 hareketli) ya da elektrikli şaryolu (4 hareketli), ISO M4, 24 V kumanda, 2 yıl garanti.

  • Kapasite1000 kg
  • Çalışma SınıfıISO M4
  • Elektrik Besleme3 faz, 220 – 440 V, 50 / 60 Hz
  • Model KodlarıBVZ-0101, BVZ-0102
Teklif Al Hemen ara Kataloğu indir
  • Yerli üretim
  • CE ve TSE standartları
  • Teknik servis
  • Yedek parça desteği

Teknik föy

Teknik özellikler

Standart değerlerdir; kapasite, açıklık ve kaldırma yüksekliği projenize göre uyarlanır.

1 Tonluk Elektrikli Caraskal · BVZ-0101 / BVZ-0102
Model Kodları
BVZ-0101, BVZ-0102
Kapasite
1000 kg
Tipler
2 hareketli (askı kancalı) ya da 4 hareketli (elektrikli şaryolu)
Zincir Donanımı
1/1 ya da 2/1
Kaldırma Hızı (tek / çift hız)
1/1: 6,8 / 2,3 m/dk; 2/1: 3,6 / 1,2 m/dk
Kaldırma Motoru (tek / çift hız)
1/1: 1,5 / 0,6 kW; 2/1: 1,1 / 0,37 kW
Zincir Çapı
1/1: 7,1 mm; 2/1: 6,3 mm
Şaryo Yürütme Motoru
0,4 kW
Şaryo Yürütme Hızı
11 m/dk
Uygun Profil (I kiriş)
80 – 160 mm
Kaldırma Yüksekliği
Askı kancalı 3 m, şaryolu 6 m standart; istenen boyda zincir
Çalışma Sınıfı
ISO M4
Elektrik Besleme
3 faz, 220 – 440 V, 50 / 60 Hz
Kumanda
Kablolu kumanda, 24 V
Motor
Bakır sargılı
Dişliler
Isıl işlem görmüş
Garanti
2 yıl

Beta Vinç · +90 224 323 00 17 · destek@betavinc.com

Ürün açıklaması

Kullanım alanları ve özellikler

1 Tonluk Elektrikli Caraskal

1 tonluk elektrikli caraskal; atölye, bakım ve montaj tezgâhlarında, CNC tezgâhlarına iş parçası ve takım yüklemede, kalıp ve aparat değiştirmede en çok tercih edilen kapasitedir. Hafif gövdesi sayesinde mevcut bir kirişe ya da pergel vince kolayca asılır; tek fazlı hattı olmayan küçük işletmelerde de 3 faz beslemeyle sorunsuz çalışır.

Bu sayfada Beta Vinç'in 1 ton kapasiteli tüm elektrikli zincirli caraskal modellerini (BVZ-0101, BVZ-0102) bir arada bulabilirsiniz. Her model iki tipte üretilir: askı kancasıyla sabit noktaya asılan 2 hareketli tip ve I profil üzerinde elektrikli şaryo ile yürüyen 4 hareketli tip.

Model seçenekleri

ModelHareketZincir donanımıKaldırma hızı (m/dk)Kaldırma motoru (kW)Zincir (mm)Kanca yüksekliği H (mm)
BVZ-01012 (askı kancalı)1/16,8 / 2,31,5 / 0,67,1600
BVZ-01022 (askı kancalı)2/13,6 / 1,21,1 / 0,376,3670
BVZ-01014 (elektrikli şaryolu)1/16,8 / 2,31,5 / 0,67,1650
BVZ-01024 (elektrikli şaryolu)2/13,6 / 1,21,1 / 0,376,3640

2 hareketli mi, 4 hareketli mi?

2 hareketli (askı kancalı) caraskal yükü yalnızca kaldırır ve indirir; tavana, bir kirişe ya da pergel vince sabit asılır. Yükün hep aynı noktadan alındığı tezgâh başı işlerde ve yük asansörlerinde yeterlidir.

4 hareketli (elektrikli şaryolu) caraskal ayrıca I profil boyunca ileri-geri yürür. Bu tonajda şaryo 80 – 160 mm profillere uyar ve 0,4 kW yürütme motoruyla 11 m/dk hızla gider. Monoray hatlarda ve tek kirişli gezer köprülü vinçlerde bu tip kullanılır.

Zincir donanımı nasıl seçilir?

Tek donanımlı (1/1) BVZ-0101 modeli 6,8 / 2,3 m/dk hızla en hızlı kaldıran seçenektir. Çok donanımlı BVZ-0102 (2/1) modelinde hız 3,6 / 1,2 m/dk'ya düşer; buna karşılık zincir ve motor daha az zorlanır, kanca daha hassas konumlanır. Sık ve hızlı çevrim gereken işlerde tek donanım, ağır ve hassas yerleştirme gereken işlerde çok donanım önerilir.

Öne çıkanlar

  • Tek ya da çift hızlı kaldırma; çift hızda yavaş kademe ile hassas yaklaşma.
  • 24 V kumanda; operatör güvenliği için düşük gerilim.
  • Bakır sargılı motor, ısıl işlem görmüş dişliler; ISO M4 çalışma sınıfı.
  • Zincir boyu istenen kaldırma yüksekliğine göre verilir.
  • 2 yıl garanti; yedek parça ve servis Beta Vinç'ten.

Ölçüler: 2 hareketli (askı kancalı), mm

1 Tonluk Elektrikli Caraskal askı kancalı ölçü çizimi

ModelHABDEIJKLMN
BVZ-0101600520260300176ø40ø31ø40ø312424
BVZ-0102670460230280205ø40ø31ø40ø312424

H: üst kanca ile alt kanca arası en kısa mesafe; A: toplam boy; B: kanca ekseninden motor ucuna; D: toplam genişlik; E: kanca ekseninden kumanda tarafına; I, J, K, L: üst ve alt kanca ağız ölçüleri; M, N: üst ve alt kanca boğaz genişliği.

Ölçüler: 4 hareketli (elektrikli şaryolu), mm

1 Tonluk Elektrikli Caraskal elektrikli şaryolu ölçü çizimi

ModelHABDEIJPKLNRT
BVZ-0101650520260300176ø31111206ø403124142231
BVZ-0102640460230280205ø31111206ø403124142231

H: I profilin alt yüzeyi ile kanca arası en kısa mesafe; A: toplam boy; B: kanca ekseninden motor ucuna; D: toplam genişlik; E: kanca ekseninden kumanda tarafına; I, K, L, N: kanca ölçüleri; J, P: şaryo gövde ölçüleri; R, T: şaryo yürütme motoru ve gövde genişliği.

Fiyat, stok ve teslim süresi için teklif isteyin.

Kullanım alanları

Bu kapasite nerede kullanılır?

  • CNC tezgâhlarına iş parçası yükleme
  • Kalıp ve makine bakımında parça sökme-takma
  • Yük asansörü ve katlar arası taşıma
  • Kamyon ve platform yükleme

Bu model hakkında

1 t yeterli mi, yoksa bir üst modeli mi seçmeliyim?

Kaldıracağınız en ağır yükün yanında kanca, sapan ve ataşman ağırlığını da hesaba katın. Toplam ağırlık bu kapasiteye çok yakınsa ya da vinç gün boyu sürekli çalışacaksa bir üst kapasiteyi öneririz.

Hangi kaldırma yüksekliğinde çalışır?

Standart kaldırma yüksekliği: Askı kancalı 3 m, şaryolu 6 m standart; istenen boyda zincir. Daha yüksek kaldırma gerekiyorsa zincir ya da halat boyu projeye göre uzatılır.

Sabit, monoray ya da arabalı kullanılabilir mi?

Bu model şu tiplerde sunulur: 2 hareketli (askı kancalı) ya da 4 hareketli (elektrikli şaryolu). Kaldırma hızı: 1/1: 6,8 / 2,3 m/dk; 2/1: 3,6 / 1,2 m/dk.
