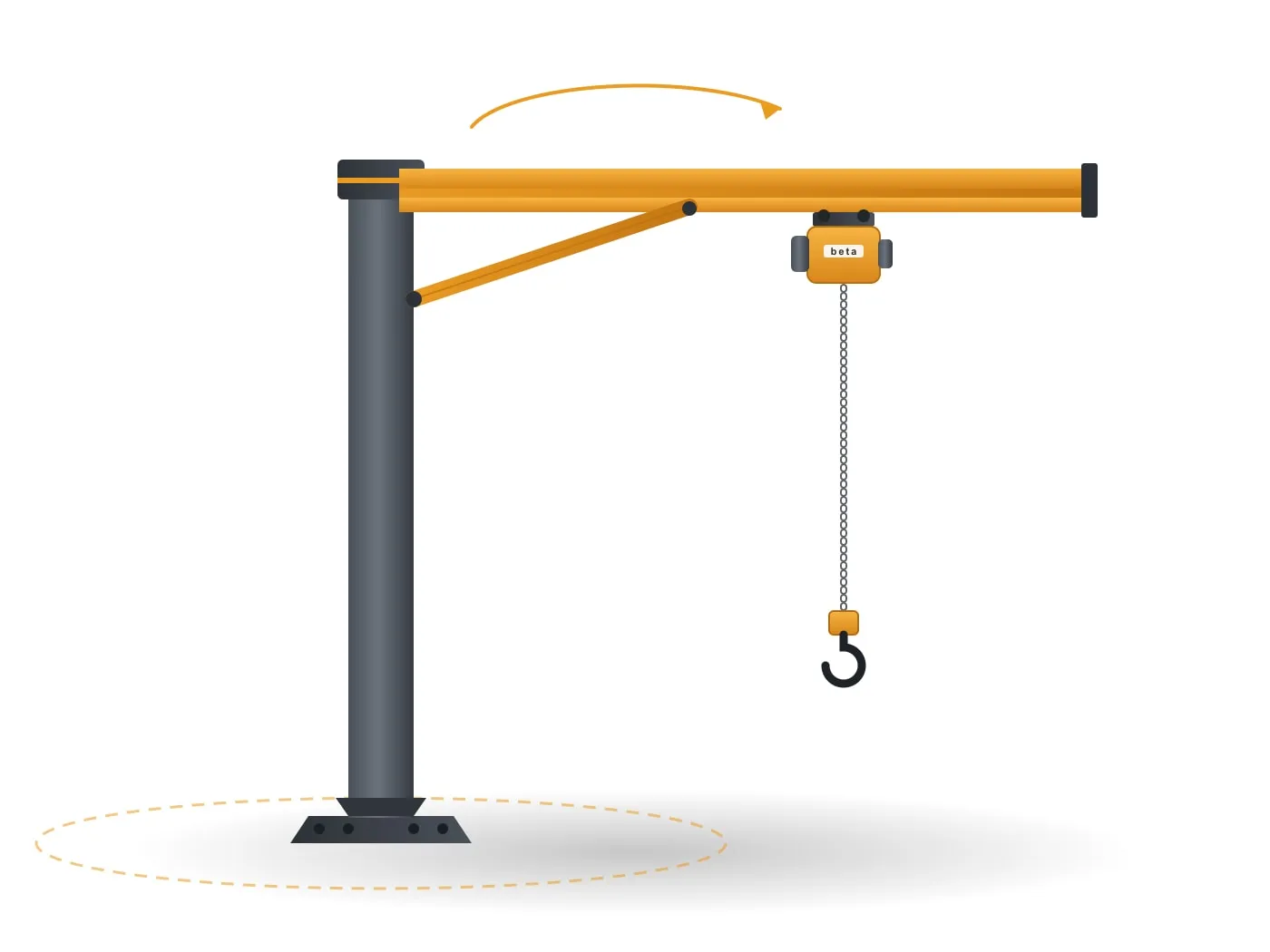

Что такое консольный кран?
A консольный кран (поворотный консольный кран) — подъёмная система с горизонтальной стрелой, которая поворачивается вокруг колонны или настенного кронштейна. Электрическая цепная или канатная таль движется по стреле и доставляет груз в любую точку круговой зоны, которую охватывает стрела. Это самое практичное решение для подъёма на определённом рабочем месте: верстаки, загрузка станков, сборочные линии и места погрузки.
Почему консольный кран на рабочем месте?
- Без ожидания: для каждого подъёма у верстака больше не нужно ждать, пока освободится цеховой кран; у рабочего места появляется своя точка подъёма.
- Эргономика: ручной подъём и перенос сокращаются, снижаются усталость и риск травм.
- Скорость и точность: детали быстро поднимаются и плавно, точно устанавливаются, сокращая время наладки и простоя станков.
- Простой монтаж: монтируется на пол или существующую колонну без вмешательства в конструкцию здания.
Типы консольных кранов
- Колонный консольный кран: поворачивается на собственной колонне с анкеровкой к полу. Обеспечивает поворот на 270° или 360° и может устанавливаться в любом месте пролёта.
- Настенный или колонный консольный кран: крепится к существующей колонне здания или несущей стене хомутами или кронштейнами и не занимает места на полу. Угол поворота ограничен 180°.
- Стрела низкой строительной высоты (двутавр): таль движется внутри или сразу под стрелой, обеспечивая длинный ход крюка при низком потолке.
- Стрела с подкосом: стрела связана с колонной подкосом; при той же массе можно сделать более длинную стрелу, и она легко поворачивается даже под нагрузкой.
- Колонна с двумя стрелами: две противоположные стрелы на одной колонне одновременно обслуживают две соседние рабочие зоны.
Компоненты консольного крана
- Колонна: жёсткая стальная колонна; аварийный стоп расположен в удобном для оператора месте.
- Оголовок колонны и поворотный узел: обеспечивает плавный поворот стрелы без люфта.
- Крепление к полу: крепится к существующему бетонному полу через анкерную плиту или к новому фундаменту на анкерах, выставленных по шаблону.
- Стрела: Стрела из двутавра или с подкосом — по грузоподъёмности и вылету.
- Ограничитель поворота: ограничивает зону поворота по необходимости; может быть установлен и позже.
- Электрическая таль: электрическая цепная или канатная таль нашего производства.
- Тележка: ручная или приводная ходовая тележка.
- Электропитание: не требующий обслуживания плоский кабель вдоль стрелы.
- Крепление к стене / колонне: кронштейны для крепления к колонне или стене.
- Поворот с электроприводом: плавный поворот с частотным управлением для тяжёлых грузов и длинных стрел.
Опции
- Тележка с электроприводом и поворот с электроприводом (частотное управление)
- Фиксатор поворота для удержания стрелы в заданном положении
- Радиоуправление
- Окраска и защита для работы на улице
- Высота колонны по проекту
- Регулируемый ограничитель поворота
При выборе
- Грузоподъёмность: прибавьте к самому тяжёлому грузу массу крюка, стропов и захватов.
- Вылет стрелы: расстояние от оси колонны до самой дальней точки, где берётся груз.
- Высота подъёма и потолок: самая высокая точка, которой должен достигать крюк, и высота потолка; при низком потолке выбирается стрела низкой строительной высоты.
- Угол и привод поворота: для лёгких грузов достаточно ручного поворота; для тяжёлых грузов и длинных стрел рекомендуется поворот с электроприводом.
- Монтаж и пол: при анкеровке к полу проверяются толщина и класс бетона; если их недостаточно, делается отдельный фундамент. При настенном монтаже несущая способность колонны подтверждается расчётом.
Почему консольный кран Beta Crane?
- Стрела, колонна и соединения рассчитываются под проект и изготавливаются в Бурсе.
- В качестве подъёмного механизма используются наши собственные электрические цепные и канатные тали — поэтому запчасти и сервис из одних рук.
- Проверку пола, монтаж, нагрузочные испытания и ввод в эксплуатацию выполняет наша команда.
Часто задаваемые вопросы
Какой груз поднимает консольный кран?
Консольные краны обычно проектируются грузоподъёмностью от 250 кг до 5 т в зависимости от вылета стрелы и типа монтажа. Точная грузоподъёмность определяется расчётом для вылета стрелы и несущей конструкции.
Консольный или мостовой кран?
Если грузы поднимаются на определённом месте (верстак, станок, место погрузки), консольный кран экономичнее. Если грузы нужно доставлять в любую точку пролёта, выбирают мостовой кран. На многих предприятиях используют оба.
Можно ли установить консольный кран на существующий бетонный пол?
В большинстве случаев да. Колонна крепится к существующему бетонному полу через анкерную плиту; толщина и класс бетона проверяются заранее. Если пол недостаточен, для колонны делается отдельный фундамент.
Можно ли использовать консольный кран при низком потолке?
Да. В стреле низкой строительной высоты из двутавра таль движется внутри или сразу под стрелой, поэтому длинный ход крюка достигается даже при низком потолке.
Какие данные нужны для коммерческого предложения?
Грузоподъёмность, вылет стрелы, высота подъёма, высота потолка, тип монтажа, нужный угол поворота и местоположение объекта. Фото места монтажа тоже очень помогает.
